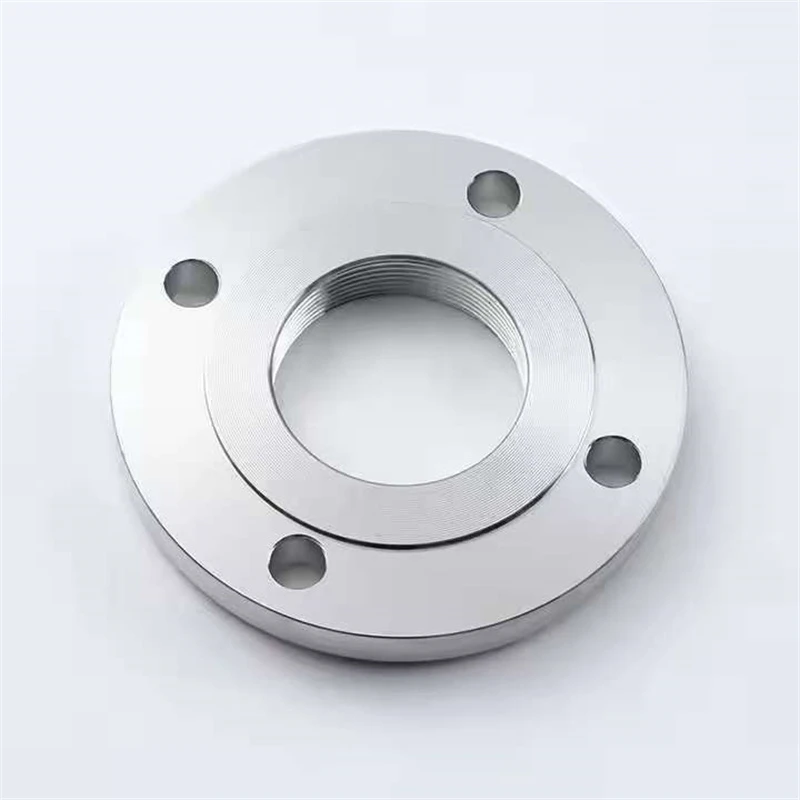

Rúrková príruba z nehrdzavejúcej ocele
Prehľad produktov
Rúrková príruba z nehrdzavejúcej ocele je kovaný alebo liaty krúžok používaný na pripojenie potrubných sekcií, ventilov alebo čerpadiel v rámci definovaných tlakových hodnôt.
Technické špecifikácie
|
Kategória parametra |
Technický parameter |
Typická špecifikácia / hodnota |
|
generál |
Názov produktu |
Rúrková príruba z nehrdzavejúcej ocele |
|
Výrobný štandard |
ASME B16.5 / ASTM A182 |
|
|
Veľkosť a štruktúra |
Nominálny priemer (NPS) |
2" (DN50) |
|
Typ príruby |
Zvárací krk (WN) |
|
|
Typ čela |
Zvýšená tvár (RF) |
|
|
Vonkajší priemer (D) |
150 mm (6,00") |
|
|
Hrúbka (t) |
17,5 mm (0,69") |
|
|
Priemer náboja (X) |
84 mm (3,31") |
|
|
Priemer otvoru (B) |
52,5 mm (2,07") |
|
|
Dĺžka cez náboj (Y) |
68 mm (2,69") |
|
|
Údaje o skrutkách |
Počet otvorov pre skrutky |
4 otvory |
|
Priemer otvoru pre skrutku |
19 mm (0,75") |
|
|
Priemer kruhu skrutky (BCD/W) |
120,7 mm (4,75") |
|
|
Zarovnanie otvorov / excentricita |
Menšie alebo rovné 0,8 mm |
|
|
Hodnotenie tlaku |
Tlaková trieda |
Trieda 150 |
|
Maximálny pracovný tlak |
19,0 barov (275 psi) @ 38 stupňov |
|
|
Vlastnosti materiálu |
Stupeň materiálu |
ASTM A182 F316 / F316L |
|
Pevnosť v ťahu |
Väčšie alebo rovné 485 MPa (70 ksi) |
|
|
Medza klzu |
Väčšie alebo rovné 170 MPa (25 ksi) |
|
|
Tvrdosť |
Menší alebo rovný 187 HBW |
|
|
Povrch a tesnenie |
Hrubosť RF obkladu |
3,2 – 6,3 μm (125 – 250 AARH) |
|
Inšpekcia |
NDT (ne-deštruktívne testovanie) |
UT / PT |
Výroba a kapacita
Výrobný proces
Kovanie:Indukčne-ohrievané predvalky prechádzajú viac{1}}smerovým kovaním v zápustke, aby sa zlepšil vnútorný prietok a hustota zrna.
Tepelné spracovanie:Roztokové žíhanie pri 1040 stupňoch - 1150 stupňoch s následným ochladzovaním vodou vytvára austenitickú mikroštruktúru.
CNC obrábanie:CNC sústruhy a viacosové vŕtačky{0}} obrábajú tesniace plochy a otvory pre skrutky podľa tolerancií výkresu.
Údaje o kapacite
Ročná kapacita:18 000 metrických ton ročne
Oblasť zariadenia:25 500 metrov štvorcových
Kovacie vybavenie:2 automatizované linky (hydraulické lisy 1600T a 4000T)
Obrábacie vybavenie:42 CNC sústruhy, frézy a indexovacie vŕtacie centrá
Testovacia infraštruktúra:Vlastné{0}}laboratórium so spektrometrami (PMI), detektormi defektov UT a testermi ťahu
Súlad a certifikácia
|
Certifikácia / Štandard |
Rozsah súladu |
|
ISO 9001 |
Systém riadenia kvality a konzistentnosť výroby |
|
PED 2014/68/EÚ |
Súlad s bezpečnosťou tlakových zariadení pre trhy EÚ |
|
EN 10204 3.1 |
Vysledovateľnosť materiálu a osvedčenia o kontrole |
|
ISO 14001 a 45001 |
Manažment životného prostredia a bezpečnosti a ochrany zdravia pri práci |
|
TÜV / Lloyd's Register |
{0}}Audit továrne tretej strany a správy o schválení produktu |
|
ASTM A262 |
Overenie odolnosti proti korózii pre nehrdzavejúcu oceľ |
Kontrola a testovanie
Ultrazvuková kontrola
Objemové testovanie identifikuje pod{0}}chyby pod povrchom pod 0,5 % podľa akceptačných kritérií.
Overenie drsnosti povrchu
Profilometre potvrdzujú, že povrchová úprava 3,2–6,3 µm spĺňa kritériá tesnenia ASME B16.5.
Kontrola rozmerov
Indexovanie CMM obmedzuje excentricitu -otvorov pre skrutky na menej ako 0,8 mm alebo rovné 0,8 mm pre súlad so štandardným rozložením.
Pozitívna identifikácia materiálu (PMI)
Overenie zliatiny XRF potvrdzuje chemické zloženie a zhodu triedy.
Testovanie medzikryštalickej korózie
Štandardné hodnotenia praxe ASTM A262 potvrdzujú účinnosť rozpúšťacieho žíhania a súlad so štruktúrou zŕn.
Hydrostatické testovanie
Overenia tlakovej izolácie potvrdzujú štrukturálnu integritu pri štandardných skúšobných zaťaženiach.
Priemyselné aplikácie
|
Pole aplikácie |
Typické použitie |
Kľúčové výhody |
|
Petrochemický priemysel |
Prepojenie vysokotlakových{0}}potrubí rafinérií a destilačných systémov |
Odolnosť proti korózii pod vysokým-tlakom uhľovodíkov |
|
Úprava vody |
Spojenie odsoľovacích potrubí a{0}}vysokoprietokových čerpacích systémov |
Odolnosť voči oxidácii vo vode s vysokým{0}}prietokom |
|
Jedlo a nápoje |
Pripojenie sanitárnych výrobných liniek a skladovacích/miešacích nádrží |
Povrchová úprava v súlade s hygienickými normami |
|
Námorné inžinierstvo |
Zabezpečenie pobrežných plošín a chladiacich potrubí s morskou vodou |
Odolnosť voči chloridovej jamkovej a štrbinovej korózii |
|
Generovanie energie |
Prepojenie potrubí parných turbín a systémov napájacej vody kotlov |
Používa sa v podmienkach vysokej teploty a tlaku |
Dodávateľský reťazec a logistika
Exportné balenie
Drevené obaly vhodné na plavbu s vnútorným obalom proti vlhkosti-v súlade s medzinárodnými štandardmi prepravy.
01
Zásoby surovín
Štandardná bezpečnostná zásoba predvalkov chráni výrobné plány pred kolísavosťou-času výroby.
02
Dodržiavanie colných predpisov
Kompletná exportná dokumentácia zodpovedá regulačným požiadavkám na colné odbavenie v globálnych prístavoch.
03
Sledovanie{0}reálneho času
Integrované logistické systémy poskytujú transparentné sledovanie míľnikov od odoslania až po doručenie.
04
Flexibilné možnosti dodania
Zavedené partnerstvá podporujú rôzne požiadavky na LCL, FCL a leteckú nákladnú dopravu.
05
FAQ
Otázka: Môžete poskytnúť osvedčenia o skúške mlyna podľa EN 10204 3.1?
Odpoveď: Áno, originálne certifikáty o skúške materiálu špecifikujúce chemické zloženie a mechanické vlastnosti sprevádzajú každú zásielku.
Otázka: Aký je typický dodací čas pre štandardnú objednávku 20 stôp kontajnera?
Odpoveď: Výroba a balenie vo všeobecnosti vyžadujú 30 až 45 dní v závislosti od konkrétneho miešania veľkosti.
Otázka: Prijímate kontroly tretích{0}}strany od SGS alebo BV vo vašej továrni?
Odpoveď: Prijímame externých inšpektorov na kontrolu rozmerov, vizuálne hodnotenia a svedecké skúšky materiálu.
Otázka: Ako ochránite vyvýšené tváre pred poškodením počas medzinárodného tranzitu?
Odpoveď: Tesniace plochy sú pred zabalením do drevených debničiek ošetrené antikoróznym -preventívnym olejovým náterom a{1}}odolnými plastovými uzávermi.
Otázka: Môžete vyrobiť neštandardné rozmery na základe vlastných technických výkresov?
Odpoveď: Náš inžiniersky tím kontroluje vlastné plány tak, aby zodpovedali špecifickým požiadavkám na toleranciu a profil obrábania.
Otázka: Aké metódy označovania sa používajú pre veľkosť, tlak a tepelné čísla?
Odpoveď: Príruby podliehajú jasnému, trvalému nízkonapäťovému označeniu pozdĺž profilu vonkajšieho ráfika podľa kritérií ASME.
Otázka: Sú zvarové hrdlá vopred skosené-na konkrétne plánované hrúbky, ako napríklad Schedule 40S?
Odpoveď: Áno, zvarové konce opracovávame tak, aby presne zodpovedali vami špecifikovanému plánu hrúbky steny rúry.
